日向VS獨島:日本專家評估日韓新"航母"戰力
獨島號已經進入韓國海軍服役
“日向”號和“獨島”號噸位尺寸接近,且都采用了全通甲板艦型,因此也被周邊各國普遍認為屬于輕型航母范疇
東亞海軍邁入航母時代
韓國釜山的韓進重工業公司建造的兩棲攻擊艦“獨島”號已于2007年7月2日服役。據報道,“獨島”號公試期間就曾在5月份參加了韓國海軍陸戰隊的登陸訓練,艦上采用的大量新型裝備在訓練中得到了檢驗。另一方面,日本海上自衛隊2004年(日平成16年)開工的直升機護衛艦(DDH)“日向”號也于8月23日在橫濱石川島播磨船廠下水,計劃于2009年3月服役。2號艦18DDH也正在建造中。
作為東亞最先出現的航空戰艦,“日向”號和“獨島”號噸位尺寸接近,且都采用了全通甲板艦型,因此也被周邊各國普遍認為屬于輕型航母范疇。其實單純從艦種上來看的話,將“獨島”號與同樣是航母艦型的日本兩棲運輸艦“大隅”號來進行比較可能更為恰當;但在韓國海軍中“獨島”號并不是單純的登陸艦,而是扮演遠洋艦隊中樞的角色,在這一點上其與“日向”號更為相似。
艦型設計各有千秋
“日向”號與“獨島”號都采用全通型甲板,飛行甲板的右舷中央布置島型建筑且艦艏封閉,因此兩艦外觀頗為相似。不過,“獨島”號艦尾因?yàn)榕鋫淞舜瑝],因此有接近全幅的艉門(縱面雙向開閉式),這也是區分兩者的最重要標志?!叭障颉碧?hào)滿載排水量達18000噸,足比“獨島”號重了約4000噸;不過其197米的艦長卻比“獨島”號短了6米以上;雖然前者33米的艦寬超過后者1米;但“日向”的水線寬卻僅有26米,“獨島”為31米。也就是說“日向”的甲板外形雖然更寬大,但入水艦體卻比較細長,這使其擁有了30節的“艦隊級”航速,作為登陸艦的“獨島”號則只控制在23節左右。出于承擔任務的不同,“日向”的艦艏裝備有巨大的半圓形聲納整流罩,“獨島”采用的是簡單的球狀艏。因此前者的艏部吃水深達9.7米,不僅超出本艦正常吃水2.7米,更是遠超“獨島”6.5米的最大吃水深。

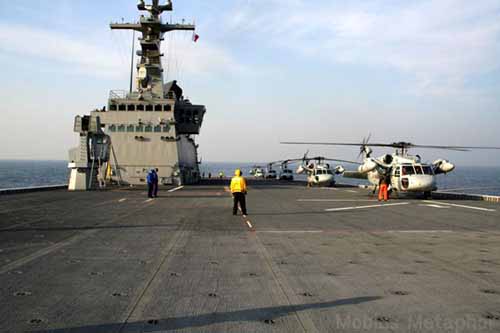

“日向”的甲板布局
相比“獨島”,“日向”的水上部分同樣更加高大,其主艦體有7層甲板,直升機庫占據兩層,后部隔著升降機,緊接相連的直升機維修車間占據了三層甲板。該車間和包括升降機在內的機庫全長120米,寬19—20米。另外右舷舷側有側燈,一直通到機庫?!叭障颉钡呐瀱T活動區布置在機庫上部的2號甲板,其下還有4層甲板,再下面由兩層艦底和燃料罐等壓艙物構成。
與歐美國家的輕型航母相比,“日向”號的機庫占據主艦體容積明顯較少,畢竟該艦并非專用航母,海自將其歸入護衛艦級也說明該艦仍將主要依靠自身裝備來進行水面作戰。即便是現在這個并不寬大的機庫,據稱在設計時也為直升機留下了足夠的富??臻g,由此可以判斷“日向”號的載機量較少。
在“日向”的島式建筑中,燃?xì)廨喼鳈C(jī)的排煙道占據了相當大的空間,飛行員待命室在1號甲板,3號甲板前部是艦橋,其后有航空管制室。雷達操作與火控等作戰艙室布置在主艦體內。飛行甲板后部右舷裝備了Mk-41垂直導彈發射系統。在接近飛行甲板的中線上有兩部大型升降機,其中間是機庫。2號甲板上配置了全艦作戰指揮中心、軍官會議室、艦長室、艦隊司令室、軍官工作室、軍官居住區、醫務室等。艦艏按慣例裝備了系留裝置。士兵居住區在3—7號甲板,與之前的海自護衛艦不太相同的是,廚房和食堂被安排在了5號甲板。
“獨島”的甲板布局
“獨島”號具有與“大隅”號相近的登陸艦布局。主艦體由三層甲板構成。飛行甲板下面的2號甲板在除船塢和升降機部分外的空間設置了作戰與指揮艙室,直升機飛行員和陸戰隊員(700名)的居住空間也在這里。下面的3號甲板是從前到后全通的車輛甲板兼機庫,艉部是稍向下傾斜的船塢裝卸機構。這層甲板占據了通常兩層甲板的高度。
據說“獨島”號的塢艙內可收容兩艘LSF—II氣墊登陸艇(LCAC),這需要有至少60米的長度,但又有消息稱該艦在距離艦艉50米左右的位置上設置了升降機,因此“獨島”號能否保證60米塢艙長度實際上還有疑問。另外,“獨島”號飛行甲板下部的舷側開口很少,艦內LCAC運轉時會釋放出大量高溫氣體,因此其吸排氣處理也令人困惑。需要指出的是,LSF—II登陸艇長26.4米,寬14.3米,搭載量60—75噸,航速40節,該登陸艇由韓國公司在美國LCAC基礎上改進而來,尺寸要大一些,但從其完成想象圖來看外形與基本配置應該一樣。
“獨島”的3號甲板兩舷可能設置有防水和吸排氣機構。除車輛甲板下的動力室等區域,主艦體下大部分空間被壓艙物箱和抽水機室占據。這是欠缺平艙和吃水調整的登陸艦所必須的東西,當然艦底部分的罐類平艙物配置與“日向”號肯定有很大不同。有消息顯示該艦的車輛甲板可以容納70輛坦克和200輛卡車,這個數字似乎有點夸張。不過車輛甲板面積很大確是事實,通常能夠同時搭載10架直升機和2輛坦克。也可以設想在車輛甲板中滿載登陸用兩棲車輛的情形。
飛行甲板右舷裝備有航空指示燈,設計搭載的直升機為UH一60、NH一90或EH一101,這些飛機將主要用于垂直登陸或縱深補給,這與“日向”號搭載海軍反潛型直升機是完全不同的。不過與“日向”一樣,“獨島”的島式建筑也有兩根煙囪。因?yàn)椴捎玫氖遣裼蜋C(jī),所以吸排氣空間并不那么必要,島式建筑后部有增設直升機庫的冗余空間。根據需要未來可搭載UH-60多用途直升機和AH—l攻擊直升機。這種在島式建筑中設置機庫的方式實屬罕見。艦橋?yàn)閮蓪?,上部用作艦?duì)司令室,下部為本艦用。每個艦橋都向飛行甲板一側突出,可能是航空控制室。
動力系統“日向”領先
“日向”號的動力系統設置在機庫甲板下,如果把機庫甲板(4號甲板)想象成一般護衛艦的上甲板就比較好理解了。該艦的主機為4臺LM~2500燃?xì)廨啓C(jī),采用COGAG方式布置,每?jī)膳_(tái)燃?xì)廨啓C(jī)與減速裝置為一組,分別安裝于兩個動力艙室內。兩艙中間的區域?yàn)檩o機室,在主機失效后可為艦艇提供應急輔助動力。前部的第一動力艙驅動左舷軸,后部的第二動力艙驅動右舷軸,由5葉變距螺旋槳推動軍艦機動。該艦在垂直方向安裝了2個舵,這與以往的日本護衛艦有所不同。
韓國獨島號兩棲攻擊艦尺寸遠小于美軍兩棲攻擊艦
為了在島型建筑中設置煙囪,“日向”號的排氣管路被設計的相當長,又因吸氣口布置在主艦體兩舷,導致通風管進一步延長。對于以直升機運用為基本作戰方式的“日向”來說,通氣管路的自動穩定器是非常重要的,其在左右舷各裝備了2個。該艦的主發電機與燃?xì)廨啓C(jī)相連,可為全艦提供2400千瓦的電力??赡苁且?yàn)樗桦娔芴螅叭障颉钡陌l(fā)電機組有4臺發電機,這比海自以前的通用護衛艦要多一臺。由于其主要任務是編隊反潛,因此設計時充分考慮了隱身性能,尤其是動力機械的減震措施做的比較徹底。
“獨島”號的動力要求與系統配置與“日向”號完全不同,該艦23節的。航速對于登陸艦艇來說已經相當不錯了。其動力系統被安排在車輛兼機庫甲板下面,主機為4臺在韓國許可生產的SEMT“皮爾斯蒂克”16PC 2.5STC中速柴油機,輸出功率41615馬力,雙軸推進。從上層建筑的兩根煙囪來看,可以推測動力艙也被分成兩部分,采用了換檔配置。順便說一下,與“獨島”號任務相似的“大隅”號只有一個動力艙室,2臺主機。值得注意的是,“獨島”雖然在艦首部裝備了艏推進器,但好像沒有水平舵穩定器??赡苁且?yàn)楹娇者\(yùn)用將主要在水平舵穩定器不起作用的停車狀態吧。
航空潛力“獨島”占優
“日向”號通常搭載3架SH一60J/K反潛直升機,為應對必要情況也可以搭載MH-53E或MCH一101等掃雷/運輸直升機。根據機型不同載機量會有所變化,但如果是SH一60J/K的話最多可搭載10架。機庫后方的維修區可對上述所有型號的直升機,在展開機翼的狀態下進行維修。“日向”的飛行甲板長195米,最大寬度為33米,島式建筑寬24米。兩臺升降機前部(第一)為20×10米,后部(第二)為20×13米,還裝有兩臺彈藥/貨物升降機。在左舷附近有四個直升機起降點,均配置供油設備。航空控制室獨立設置在島式建筑后部。
“獨島”號的停機坪要比“日向”號寬闊,通??纱钶d10架UH一60多用途直升機,飛行甲板左舷設置了5處起降點。甲板前部裝備有近防武器系統,島式建筑前方右舷有一臺大型斤車、兩臺直升機升降機和一臺貨物于升降機。直升機供油點設置在兩舷。除運輸直升機外,“獨島”號的飛行甲板遼可以搭載車輛,這充分體現了其作為兩棲攻擊艦的身份。需要特別指出的是,。有消息稱“獨島”號未來會裝備長度為15—17米的滑躍式飛行甲板,其上敷設耐熱材料,可搭載類似F-35的垂/短距起降戰斗機作戰。不過韓國政府已經對此說法予以堅決否為。
作戰系統“日向”更強
“日向”號最主要的武器系統就是1套16單元Mk一41垂直導彈發射裝置,可發射改進型“海麻雀”艦空導彈和“阿斯洛克”、反潛導彈,另外還包括兩座20毫米“密集陣”近防炮,分別位于飛行甲板前部和艦尾左舷外飄處;以及艦體內部的兩座HOs一303三聯魚雷發射裝置。當然,SH一60直升機可以說是其最重要的武器。除反潛功能外,SH一60還可以使用“海爾法”反艦導彈和機槍。艦內專門設置有聲納浮標庫和彈庫(魚雷、反潛炸彈、導彈)。直升機通過數據鏈與艦上指揮控制系統相連。
“日向”號的電子設備主要包括島型建筑前后的三型近程艦空導彈火控雷達,該雷達屬于多功能相控陣?yán)走_(dá),有日本“宙斯盾”之稱以及主桅上的OPS一20對海搜索雷達。在島式建筑的露天甲板上裝備有各種電子對抗系統、數據鏈中繼器和衛星通信天線。艏部巨大整流罩內安裝了新型被動陣列聲納,該聲納獲得的情報和直升機的聲納情報一起由OQQ-21反潛作戰系統做綜合處理。
總體來看,“日向”號除了沒有海自上一代直升機護衛艦裝備的127毫米炮外,其他方面的作戰能力都有所強化。結合更加先進的c4I系統使其具備了新一代直升機航母與多用途護衛艦的雙重功能。
由于并非火力作戰型艦艇,“獨島”號的武器系統比“日向”號要簡單的多,且更加偏重于自衛。其在島型建筑的艦橋頂裝備了一套“拉姆”近防導彈系統,以及兩座30毫米“守門員”近防炮,一座在飛行甲板前部,1座在島型建筑后。在兩煙囪間安裝了SMART—L三坐標雷達(下水時未安裝雷達實機),像各種電子對抗系統、導航系統和通信系統等也是必不可少的。另外,在艦尾右舷處還可以看到SLQ一25魚雷誘餌發射器。
雖然武器談不上強大,但登陸艦所執行的任務比較多元化,搭載的飛機、坦克、車輛等裝備類型也非常多。因此“獨島”號的指揮控制系統比“日向”號更加復雜。除本艦的防御外,還要承擔艦艇編隊作戰、登陸卸載、航空管制等多種指揮控制任務。因此其必須有先進的C4I系統作為保證。
完全不同的角色
“日向”號是日本最新一代DDH該艦既繼承了海自DDH這一特殊艦科的傳統,同時功能上又有所拓展。DDH在日本已經擁有30多年的使用歷史,其技術規范和運用應該說比較成熟,現在突然從傳統分段式甲板型發展到全通甲板型,表面上看比較突兀,實際上則是DDH強化任務能力的必然選擇。畢竟航母艦型的使用靈活性要大很多,在執行當前比較頻繁的國際維和及災害救援/控制任務時都能得心應手?!叭障颉碧?hào)艦內就專門設置了在執行上述任務時的指揮艙室,現有各艙室的功能也可以根據實際情況做模塊化組合。
因?yàn)椴皇莾蓷鲬?zhàn)艦艇,因此“日向”號的運輸能力一般,但其遠洋編隊指揮能力卻值得稱道。該艦人員編制為347名,包括本艦322人和旗艦司令部25人,此外為了適應不同的任務居住空間設計也留有冗余。
“獨島”號是根據韓國新的艦隊整備計劃建造的。韓國海軍預計到2020年可建立2—3支快速反應艦隊,每支艦隊包括一艘獨島級兩棲攻擊艦、一艘KDX—III防空驅逐艦、2—3艘KDX—II多用途驅逐艦、一定數量的FFX護衛艦及2艘AIP型潛艇。獨島級在編隊中將扮演中樞指揮艦角色。另外,其與“日向”號一樣也可在國際維和及災害救援任務中發揮作用。其人員編制為300人,可搭載700名陸戰隊員。
“獨島”現在的主要問題是國產化不夠徹底,搭載的動力、武器和電子系統基本都是引進自歐美或按許可證制造。目前其2號艦“馬羅島”號正在建造中,預計2010年服役,3號艦的建造計劃也已經敲定。
綜上所述,除了外形相似外,特別強化了航空運用的“日向”號和重視兩棲攻擊的“獨島”號其實完全屬于兩個不同的艦種,因此非要在輕型航母領域分出兩者誰更強大根本沒什么意義。但可以預期的是,日本和韓國肯定都希望能充分借鑒自己這兩級準航母的經驗,在其基礎上發展出真正的輕型航母,到時候再做一番對比也許會更有意思。 (國際展望第24期/葉晶 王赫男編譯)

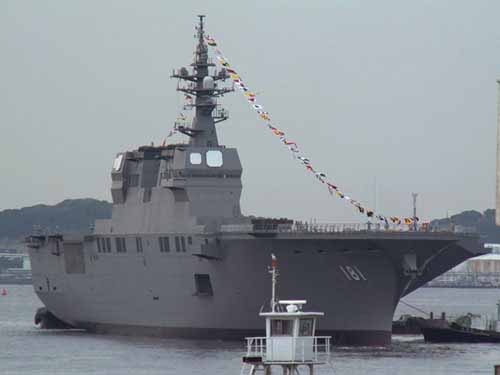

日本新型直升機護衛艦首艦日向號
作為東亞最先出現的航空戰艦,“日向”號和“獨島”號噸位尺寸接近,且都采用了全通甲板艦型,因此也被周邊各國普遍認為屬于輕型航母范疇。其實單純從艦種上來看的話,將“獨島”號與同樣是航母艦型的日本兩棲運輸艦“大隅”號來進行比較可能更為恰當;但在韓國海軍中“獨島”號并不是單純的登陸艦,而是扮演遠洋艦隊中樞的角色,在這一點上其與“日向”號更為相似。

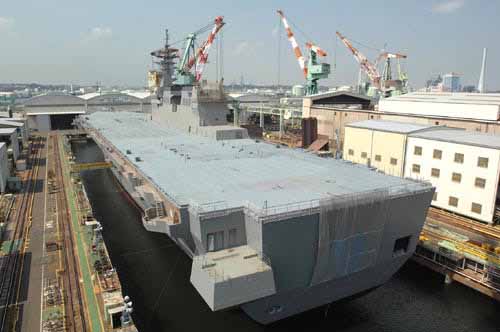

建造中的日向號直升機護衛艦甲板一目了然
作為東亞最先出現的航空戰艦,“日向”號和“獨島”號噸位尺寸接近,且都采用了全通甲板艦型,因此也被周邊各國普遍認為屬于輕型航母范疇。其實單純從艦種上來看的話,將“獨島”號與同樣是航母艦型的日本兩棲運輸艦“大隅”號來進行比較可能更為恰當;但在韓國海軍中“獨島”號并不是單純的登陸艦,而是扮演遠洋艦隊中樞的角色,在這一點上其與“日向”號更為相似。

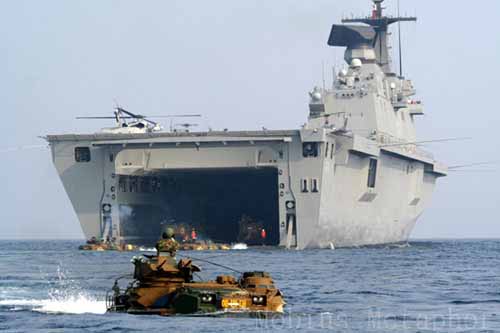

參加美韓聯合軍演的獨島號兩棲攻擊艦
