水轟-5型反潛轟炸機
水轟-5型反潛轟炸機

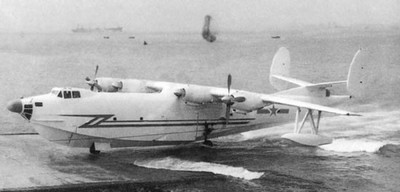

水轟-5型水上反潛轟炸機由我軍自行研制開發的一款反潛機型，由哈爾濱飛機制造公司制造，用于中近海域海上偵察、巡邏警戒、搜索反清等任務，也可監視和攻擊水面艦艇。50年代初我國曾引進6架蘇聯別-6水上飛機，但遠遠不能滿足我國海軍的迅猛發展。為此1968年水轟-5的研制正式得到批準，1970年完成總體設計，次年總裝出第一架原型01號。1971年完成靜力破壞試驗和總裝。02號原型機于1973年12月實施首次地面滑行，并于1975年5月在湖北荊門漳河水庫下水，開始水上試驗。1976年4月3日首次進行水上起降試飛。1986年正式編入現役。
水轟-5裝備了C-101超音速反艦導彈。C-101示我軍裝備的第一代沖壓式低空，超音速反艦導彈，69年5月開始研制，1985年導彈飛行實驗成功，經多次改良后定型。制導采用末端主動雷達自動尋的方式，因此載機或艦艇在發射后即可關閉自身的雷達，進行脫離。導彈重達1847千克，射程45千米，使用液體沖壓發動機加火箭助推器。北約代號CSSC-X-5。

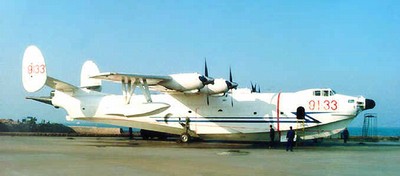

水轟-5機頭有一個雷達罩機鼻，稍下方是領航員的向下觀察透明艙。機頭上方是駕駛艙，內容納多人機組。通常為雙人駕駛機組，兩人均有全套操縱系統。大長寬比的機身有較大容積的貨艙，內可搭載電子器材或其他有效載荷。
機艙為非氣密，有高空飛行和應急供氧系統。機腹是相當長的單斷階船底，尾端帶有水舵，機尾是向后延伸數米的磁探儀。
輔助機輪可收進機身。船型底按兩艙破損不沉設計，共10個水密艙。大展弦比梯形平直機翼裝在機身背部，上面設有開裂式襟翼及擾流片。上反平尾兩端裝有2片橢圓形垂尾。水轟-5的機身按二艙破損進水不沉的原則設計，共分成十個水密艙段，機頭下有抑波槽和擋水板，減少了浪花的飛濺。座艙非氣密，但有高空供氧設備。
機上電子設備包括XS-5A信標機、BWL-7自動無線電羅盤、263無線電高度表、773多普勒導航雷達、搜索轟炸雷達、航向系統、慣性多普勒組合導航儀、高度速度中心儀、地形回避設備、火控計算機、光學和激光轟炸瞄準具及反潛專門設備。部分設備為后期改進加裝的。機尾裝有磁異常探測長桿，下方還有一個水舵。

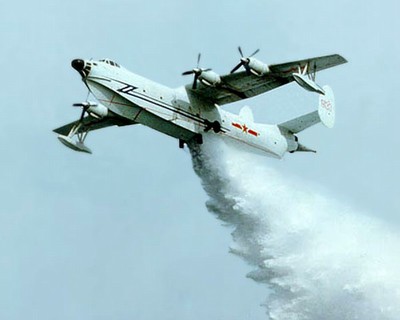

興安嶺火災后，水轟-5滅火機改型開始研制。1987年6月，水轟-5的森林滅火改型在哈爾濱附近進行了首次滅火試驗。水轟-5飛機先在水庫水面以每小時100千米的速度滑行，僅幾秒鐘即將容量達8噸的飛機水箱吸滿。隨后飛機加速滑行500米后離水面升空。到達投水地點后，飛機放下襟翼，下降減速，然后打開水箱門，8噸多水一泄如注，完成了此次投水試驗。機上增加了相應的吸水、放水裝置，如轟炸瞄準設備處增設放水按鈕。水箱有手動操作應急系統。滅火型擁有以往型號的作戰能力。
尺寸數據：
機長：38.9米
機高：9.80米
翼展：36米
機翼面積：144平方米
起飛重量：45000千克
正常起飛重重：36000千克
最大平飛速度：556千米/時
實用升限：10250米
爬升率：11.3米/秒
最大航程：4900千米
最大續航時間：11小時53分
最大機內載油：13417千克

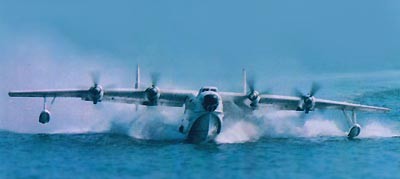

起飛滑水距離：482米
著水滑跑距離：853米
