鐵幕上空的紅色"劍客"—蘇-24戰斗轟炸機

蘇—24“擊劍手”戰斗轟炸機是蘇霍伊設計局研制的雙座雙發變后掠翼戰斗轟炸機，為目前冷戰時期蘇聯空軍最有效的遠程戰術攻擊機，也是俄羅斯空軍現役的主力戰機之一，其主要戰術使命是深入敵境，攻擊其陸軍集結部隊或空軍基地。

研制背景

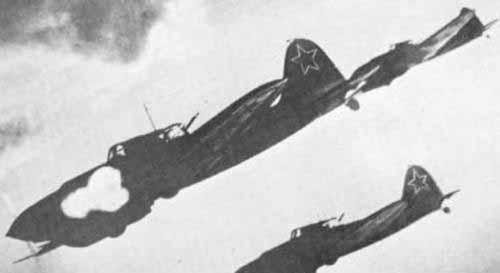

自從“黑色死神”IL-2的成功以后，蘇聯就一直致力于前線攻擊機的研制和開發[資料圖片]

蘇—24的研制最早始于1964年，當時為增強對北約縱深目標的打擊能力，蘇聯前線航空兵迫切需要一種新型攻擊機取代載彈量小、航程短且速度不快的伊爾—28輕型轟炸機和雅克28攻擊機。在此之前，北約已針對蘇軍強大的地面力量制定出一系列與之對抗的作戰計劃，并將大量戰術航空兵部署在聯邦德國境內，準備在蘇軍發起攻擊時利用空中優勢摧毀其裝甲部隊。對于蘇軍而言，要保證地面部隊的快速推進，必須先將北約空中力量扼殺在地面，因此，需要一種能夠突破北約嚴密防空網，進行遠程作戰的戰術攻擊機，但限于當時的航空技術，只有采取低空突防的方式才能有效對抗北約雷達警戒網。

1963年8月，蘇聯空軍正式下達設計要求，計劃開發一種能攜帶小型核彈進行戰術核轟炸、具有高速突防全天候作戰能力、并可以攜帶制導和非制導武器對敵方1 000千米以內縱深目標實施遮斷攻擊的新型戰斗轟炸機。1965年，蘇霍伊設計局根據空軍的要求，開發出設計編號為T一6的原型機。依照“兩條腿走路”的原則，原型機包括兩種型號，一種是采用三角翼，安裝升力噴氣發動機的短距起降型，編號T—6—11；另一種采用可變后掠翼型，編號T—6—21。這種將一種飛機同時設計兩種類型的情況，是當時蘇聯飛機研發的習慣做法，例如，米高揚設計局當時正在開發的米格—23戰斗機，也有短距起降及可變后掠翼兩種原型。

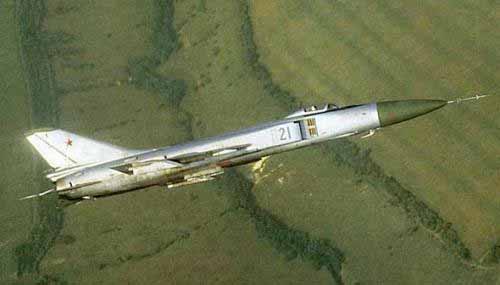

蘇-24的研制基礎：蘇-15截?fù)魴C(jī)[資料圖片]

T—6—11是蘇霍伊設計局在蘇—15截?fù)魴C(jī)的基礎上研制而成的，于1967年6月首次試飛，其機翼布局與英國的TSR.2非常相似，三角翼的翼尖下垂，機身內裝有4臺高里索夫升力發動機和2臺A1 21型渦輪噴氣發動機。雖然這種設計使T—6—11能夠進行短距起降，但增加的升力發動機所帶來的“死重”及系統復雜性，使計劃一開始就很不順利。經過一系列測試后發現，該機的載彈量比可變后掠翼型小很多。最后，蘇霍設計局決定放棄短距起降型，轉而全力發展T—6—2I。1988年，T—6—1的原型機被送到莫尼諾空軍博物館內保存。

蘇霍伊設計局在蘇—15的機體上采用前緣40度，后掠三角翼和類似米格—23的進氣道發展而成的一種可變后掠翼飛機。1970年1月完成首次試飛，經過一系列性能測試后，被蘇聯空軍采用，并正式命名為蘇—24。此后，蘇霍伊設計局又對飛機細節部分不斷改進，至1974年12月，首批生產型蘇—24A型開始交付作戰部隊，北約將其命名為“擊劍手”。

整體結構

蘇—24對于蘇聯空軍具有劃時代的意義，它是蘇軍第一種裝備計算機轟炸瞄準系統和地形規避系統的飛機，標志著蘇聯飛機的火控和航電技術水平已登上一個新臺階，作戰效能比前一代的雅克—28提高2—2.5倍。蘇—24的整體導航/火控系統被稱為PNS—24，可實現地形跟蹤、武器制導、目標搜索和指示、投彈、雷達告警和反輻射導彈壓制、以及自動或半自動駕駛。該系統可在各種氣象條件下使用，依靠地形跟蹤系統，可保證飛機在200米低空以1 320千米/小時的速度進行低空突防，極大地提高了飛機的生存能力。

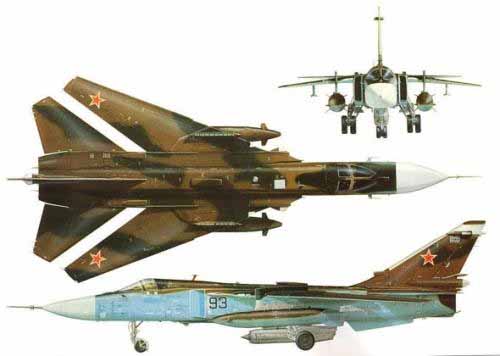

蘇-24三視圖[資料圖片]

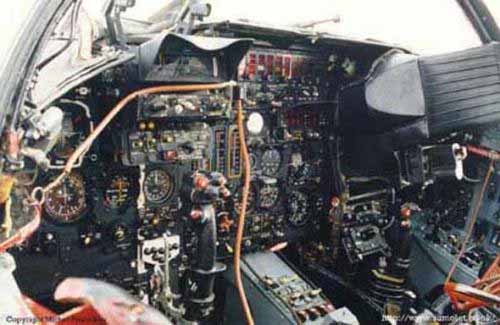

蘇-24座艙內部特寫[資料圖片]

蘇—24的機身輪廓、進氣道和垂尾與蘇—15有許多相同之處，采用兩側進氣，并列雙座，2名飛行員均擁有良好的前方視界。座艙寬1.65米，內裝K—36型彈射座椅，艙蓋從中間一分為二，均向后開啟。機翼采用懸臂式上單翼，機翼包括三角形的固定翼盒與活動翼段，活動翼的轉軸點比蘇—17和“逆火”轟炸機更靠近機身。機翼從翼根開始有下反角，外翼段為全金屬結構，形狀與米格—23相似，可掠動三個角鹿16度、45度和68度。機翼又有全翼展前緣縫翼及兩段后緣雙縫襟翼，襟翼前面帶有差動擾流板，低速時可控制橫滾，著陸時作為阻力板。

機身為全金屬半硬殼式結構，外形細長，兩側的進氣道截面積較小，進氣口處有向前延伸的附面層隔板，進氣道斜板可調節，設有輔助進氣門，在低速飛行時打開。后機身的側下方有一對腹鰭，用于保證航向穩定性。起落架為雙輪可收放前三點式，前起落架向后收入機身，前輪有擋泥板，主起落架采用八字形起落架，配備連桿式減震器，低壓輪胎，因此蘇—24能在一般的野戰機場起落。

蘇—24動力裝置為2臺留里卡設計局生產的A1—21F雙轉子加力渦噴發動機，采用11級壓氣機，2級渦輪，額定推力8 300千克，最大加力推力12 500千克。全加力狀態時的耗油率約50 000千克/小時，額定推力狀態的耗油率為6 900千克/小時。機內油箱安裝在駕駛艙與發動機之間，內裝有約9 000千克燃油。機身及機翼掛架還可攜帶4個1 750千克副油箱。

蘇—24的部署

在1980年之前，蘇聯前線航空兵編入各軍區與集團軍的戰術航空軍內，后經過改組，戰術航空兵組成17個戰術航空集團，其中裝備大部分蘇—24的部隊直屬最高統帥部。這種重組的目的是使方面軍司令員可以集中指揮遠程打擊力量，蘇—24的遠程打擊能力也因此得到充分利用。

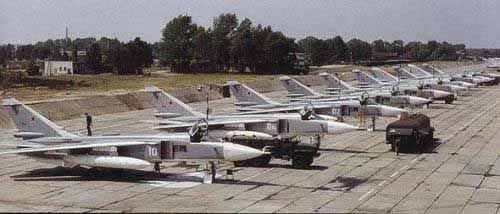

鐵幕地帶部署的蘇-24集群，當然，這只是冰山一角……[資料圖片]

蘇—24首先部署在蘇聯西部、波羅的海和烏克蘭一帶。從這些基地出發，能覆蓋西德、波蘭和捷克斯洛伐克，并能威脅北約組織的軍事要點。隨后，蘇—24進一步部署到東德、波蘭北部和匈牙利南部，從這些基地起飛，可以直接威脅北約的縱深地帶，直接攻擊美軍駐歐地面部隊與設施。部署在蘇聯西部的第24航空軍與第4航空軍，配備有大量蘇—24。

這些航空軍于1980年完成部署，分別在白俄羅斯與基輔軍區服役。1986年以前，這兩個軍區共配有約450架蘇—24，到90年初則增至約550架。每個配屬蘇—24的團原先擁有30架飛機，到80年代末擴充到40—45架左右。1978年，蘇聯派遣1個蘇—24團暫時駐防在東德的特德林空軍基地，這也是該機首次出現在蘇聯本士以外。此后，蘇—24開始常駐蘇聯境外，如24航空軍的2個蘇—24團分別部署在波蘭馬波克與沙克滋基地，后又移駐扎剛與斯波塔瓦基地。

1982午，隸屬128轟炸師的蘇—24團正式進駐東德，自此在東德境內駐扎有2個蘇—24團，共計93架飛機。1989年后，根據華約與北約1988年12月簽定的裁軍條約，駐東德的蘇—24全部調回蘇聯本土，取而代之的是讓西方比較放心的米格—29和米格—27。據北約的說法，80年代初期，曾經有1個隸屬第4前線航空軍的獨立蘇—24團部署在匈牙利，但不久后撤回蘇聯。

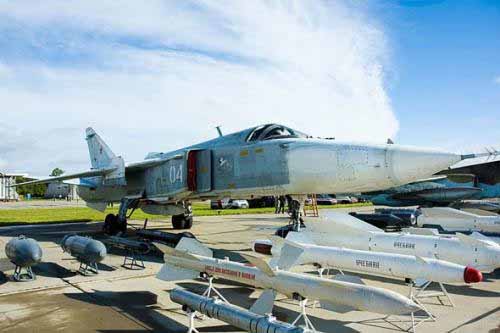

蘇-24火力強勁，甚至可以攜帶戰術核武器，當時西方地面裝甲部隊和掩體是其首要打擊對象[資料圖片]

除歐洲地區外，大約有1個師約135架隸屬于第30航空軍的蘇—24駐扎在太平洋地區。蘇—24還曾經廣泛出現在阿富汗戰場，它們憑借航程遠的優點，攜帶普通炸彈由蘇聯本土起飛，對阿富汗抵抗組織據點進行中空(約5 500米)轟炸。由于此高度已超過“毒刺”導彈的有效射程，因此在阿富汗戰場上沒有損失。

蘇—24還參加了1994—1996年的第一次車臣戰爭，但發揮的作用不大，且有一架由于進行低空攻擊被叛軍的薩姆—7導彈擊落。蘇—24M與蘇—24MR還參與1999年的第二次車臣戰爭，但具體戰果不詳。蘇聯解體后，一批流落到阿塞拜疆的蘇—24曾參加了1992—1994年的卡拉巴赫沖突。烏茲別克斯坦和塔占克斯坦的蘇—24也彼用于塔境內的軍事行動，1993年5月，被反政府武裝擊落1架。烏克蘭原本也有6架蘇—24，但就在該國即將成立之前，這些飛機被緊急轉調回俄羅斯。

強化型號

針對北約防空網的加強，蘇軍在70年代中期開始對蘇—24進行現代化改進，改進后的機型稱為蘇—24M，北約編號“擊劍手”D，現俄羅斯裝備的蘇—24已全部經過改裝。M型干1977年7月25日首飛，1978年進人量產，1983年正式服役。該型裝備改進的PNS—M導航/火控系統，主要增加了1臺光電目標指示系統，并用地形跟蹤雷達取代了早期的地形回避系統。在風擋前方中央裝有可伸縮的受油管，機頭部分加長了約0.75米，使得雷達罩與座艙之間可以增加電子設備。 .

必要時還可以掛載空空導彈空戰或自衛[資料圖片]

垂尾下部弦長增大，使前緣更彎曲，內裝了一個新型通訊天線。機翼外翼翼刀加大，翼套下的掛架延長，可攜帶幾乎所有的蘇制戰術空地導彈和火箭巢。前起落架艙之后安裝帶有激光照射/測距儀的輔助攻擊系統。蘇—24M是首架裝有與美國空軍F—111的APQ—110/APQ—113性能相當?shù)牡匦胃櫪走_(dá)/攻擊系統的蘇聯飛機。美國認為蘇聯在設計這套新系統前，曾參考在越戰中被擊落的A—6及F—111殘骸上的地形跟蹤雷達。

蘇—24M原計劃作為戰術核武器的運載工具，攜帶包括TN—1000與TN—1200等多種核炸彈，類似于美國的F—105戰斗轟炸機。倉機共有9個武器外掛點，機身下5個，內翼翼套下2個，外翼下2個，采用復式掛架。總載彈量8噸，可掛各種普通炸彈(100—1 000千克級)、凝固汽油彈、穿甲彈、高爆彈和子母彈等。前機身下右側裝1門23毫米GsH—6—23M型6管23毫米機炮，另一側為攝像設備。蘇—24M通常只攜載2個。

1995年初，俄前線空軍擁有540架各種類型的蘇—24，而到1999年只剩下475架，偵察航空兵中的160架蘇—24MR也將縮減到120架。西方對蘇—24M的有效作戰距離時有爭論，其中美國情報機構已將“擊劍手”的有效作戰半徑的評估縮小了一些。在攜帶3 000千克外載、2個副油箱，執行高—低—低—高式的一般攻擊任務時的作戰半徑大約為1 050千米(原先估計為1 500千米以上)。

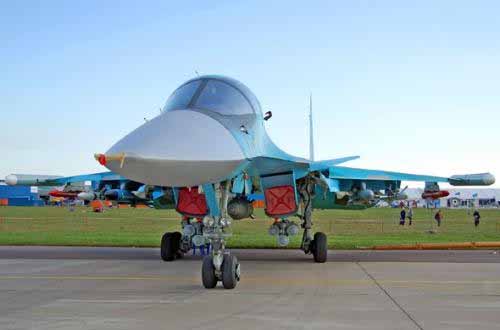

蘇-34“鴨嘴獸”殲擊轟炸機是蘇-24得力的后繼機型[資料圖片]

蘇聯方面則宣稱在武器攜帶量為8噸、執行低空突防任務時的作戰半徑為是560千米。但通常執行作戰任務時的武器攜帶量大約在2—3噸之間。蘇—24MR是由蘇—24M型改進而來的偵察/電子戰機，1979年12月首飛，北約代號“擊劍手”E。其基本的探測設備掛在機腹掛架上，為長6米的圓形吊艙，另外可換掛長4米的吊艙，該吊艙側面扁平，內裝側視雷達。

該機保留了空中加油及攜帶空地導彈的能力，機頭罩縮短，在每側發動機進氣道的前段下方有“曲棍球棒”天線。1978年，以蘇—24M為基礎的戰術偵察型—蘇—24MP研制成功，北約代號“擊劍手”F，主要用于替換蘇聯空軍電子戰/偵察中隊裝備的雅克—28E，執行前線戰術偵察。其機頭下有一小整流罩，加裝電子偵察設備。MP型保留攜帶空對地導彈的能力，其中65架由M型改進，由于加裝了外掛物，速度有所下降。

蘇—24的出口

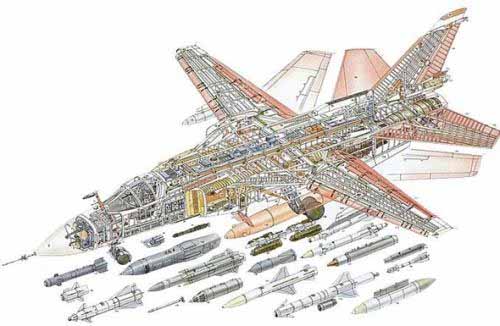

原裝蘇-24剖視圖，但蘇聯出口的產品很可能只是“山寨版”[資料圖片]

20世紀80年代中期以前，蘇聯一直拒絕將蘇—24賣到外國，甚至對華約國家也不例外，但80年代中期后，這種政策有所轉變。由于蘇聯武器外銷的一些傳統重要客戶(如伊拉克、利比亞與敘利亞)不斷要求蘇聯提供SS—12之類的中程地地導彈，蘇方擔心出售這類武器會對中東及北非地區造成不良影響，因此，代之出售少量的蘇—24MK，以減少西方對導彈擴散的反應。

利比亞是第一個接收蘇—24MK的國家。根據蘇聯官方報道，提供利比亞蘇—24的軍售案于1986年決定，首批6架(共訂購15架)由一架安—22從蘇聯空運至利比亞。在利比亞空軍完成訓練后，這些飛機部署在托布魯克郊外的空軍基地。與此同時，敘利亞也向蘇聯提出購買12架蘇—24MK的要求，隨后兩國于1987年達成訂購協議。

次年敘利亞開始選派飛行員到蘇聯接受換裝訓練。伊拉克在兩伊戰爭期間獲得24架蘇—24MK，在1991年的海灣戰爭爆發后，為躲避多國部隊的空襲，伊飛行員駕駛蘇—24MK全部逃到伊朗，現已裝備伊朗空軍。2003年6月，俄羅斯新西伯利亞航空生產聯合體與阿爾及利亞簽訂了總價值約為1.2億美元的軍售合同，將于2004年中旬之前完成。根據合同，該聯合體將向阿提供22架蘇—24MK，目前已經交付了13架，到明年年初提供其余9架。
